ما هو أقصى ضغط يمكن أن يتحمله أنبوب التيتانيوم Gr3؟

كمورد لأنبوب Gr3 Titanium Tube، كثيرًا ما أواجه استفسارات بخصوص الحد الأقصى للضغط الذي يمكن أن تتحمله هذه المادة الرائعة. هذا السؤال ذو أهمية قصوى، خاصة بالنسبة للصناعات التي تكون فيها تطبيقات الضغط العالي هي القاعدة. في هذه المدونة، سوف نتعمق في العوامل التي تحدد الحد الأقصى للضغط لأنبوب التيتانيوم Gr3، ونقارنه بالدرجات الأخرى، ونقدم فهمًا شاملاً لقدراته على تحمل الضغط.

فهم أنبوب التيتانيوم Gr3

أنبوب التيتانيوم Gr3 هو منتج عالي الجودة مصنوع من التيتانيوم من الدرجة 3، وهو عبارة عن سبيكة تيتانيوم نقية تحتوي على كمية منخفضة نسبيًا من العناصر الخلالية مثل الأكسجين والنيتروجين والكربون. يوفر هذا الصف مزيجًا ممتازًا من القوة والليونة ومقاومة التآكل. يحتوي التركيب الكيميائي للتيتانيوم من الدرجة 3 عادة على حوالي 0.35% من الأكسجين، مما يساهم في تعزيز قوته مقارنة بالدرجات الأدنى مثل Gr1 وGr2. يمكنك معرفة المزيد عن أنبوب التيتانيوم Gr3 على موقعنا:أنبوب التيتانيوم Gr3.

العوامل المؤثرة على الضغط الأقصى

خصائص المواد

تلعب الخصائص المتأصلة للتيتانيوم من الدرجة 3 دورًا حاسمًا في تحديد الحد الأقصى للضغط الذي يمكن أن يتحمله الأنبوب. تعتبر قوة الخضوع وقوة الشد النهائية من المؤشرات الرئيسية. يتمتع التيتانيوم من الدرجة 3 بمقاومة خضوع لا تقل عن 345 ميجا باسكال (50 كيلو باسكال) وقوة شد نهائية تبلغ حوالي 450 ميجا باسكال (65 كيلو باسكال). تمثل هذه القيم مستويات الإجهاد التي تبدأ عندها المادة في التشوه من الناحية اللدنة والحد الأقصى من الضغط الذي يمكن أن تتحمله قبل الفشل، على التوالي. تعني القوة الأعلى عمومًا أن الأنبوب يمكنه التعامل مع ضغوط داخلية أو خارجية أكبر.

أبعاد الأنبوب

يعد قطر وسمك جدار أنبوب التيتانيوم Gr3 من العوامل المهمة. وفقًا لصيغة إجهاد الطوق، (\sigma=\frac{PD}{2t})، حيث (\sigma) هو إجهاد الطوق، (P) هو الضغط الداخلي، (D) هو القطر الخارجي للأنبوب، و (t) هو سمك الجدار. بالنسبة لضغط معين، فإن الأنبوب ذو القطر الأكبر سيواجه ضغطًا أكبر على الطوق. لذلك، فإن زيادة سمك الجدار يمكن أن يساعد في تقليل الضغط ويسمح للأنبوب بتحمل الضغوط الأعلى.

عملية التصنيع

تؤثر الطريقة التي يتم بها تصنيع أنبوب التيتانيوم Gr3 أيضًا على قدرته على تحمل الضغط. يمكن أن تؤدي عمليات مثل إنتاج الأنابيب غير الملحومة إلى بنية أكثر اتساقًا وعيوبًا أقل مقارنة بالأنابيب الملحومة. تعتبر الأنابيب غير الملحومة بشكل عام ذات ضغط أفضل - مقاومة لأنه لا توجد طبقات لحام يمكن أن تكون نقاط ضعف تحت الضغط العالي.

مقارنة مع الدرجات الأخرى

أنبوب التيتانيوم Gr1

أنبوب التيتانيوم Gr1هو أنعم وأكثر ليونة من درجات التيتانيوم النقي تجاريا. لديها قوة إنتاج أقل وقوة شد نهائية مقارنة بـ Gr3. على سبيل المثال، الحد الأدنى لقوة الخضوع لـ Gr1 يبلغ حوالي 170 ميجا باسكال (25 كيلو بوصة مربعة)، مما يعني أنه يمكنه تحمل ضغط أقل بكثير من Gr3. غالبًا ما يستخدم Gr1 في التطبيقات التي تكون فيها القابلية للتشكيل أكثر أهمية من مقاومة الضغط العالي، كما هو الحال في بعض معدات المعالجة الكيميائية التي تتطلب معالجة الضغط المنخفض.

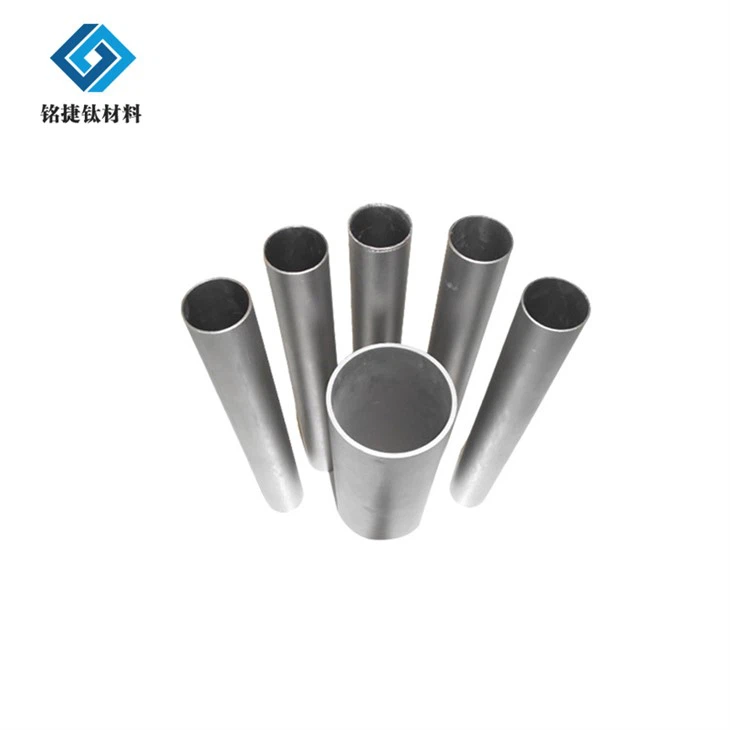

أنبوب التيتانيوم Gr2

أنبوب التيتانيوم Gr2هي خطوة أعلى من Gr1 من حيث القوة. يبلغ الحد الأدنى لقوة الخضوع حوالي 275 ميجا باسكال (40 كيلو باسكال). في حين أنها تقدم مقاومة ضغط أفضل من Gr1، إلا أنها لا تزال أقل من Gr3. يُستخدم Gr2 بشكل شائع في التطبيقات التي تتطلب التوازن بين مقاومة التآكل والقوة المعتدلة، كما هو الحال في المكونات البحرية ومكونات السيارات.

حساب الضغط الأقصى

لحساب أقصى ضغط يمكن أن يتحمله أنبوب التيتانيوم Gr3، يمكننا استخدام صيغة ضغط الطوق. لنفترض أن لدينا أنبوب Gr3 تيتانيوم بقطر خارجي (D = 50) مم وسمك جدار (t = 3) مم. قوة الخضوع لـ Gr3 هي (\sigma_y=345) MPa. وبإعادة ترتيب صيغة إجهاد الطوق (P=\frac{2\sigma_y t}{D})، نحصل على (P=\frac{2\times345\times3}{50}=41.4) MPa.

ومع ذلك، في تطبيقات العالم الحقيقي، يتم عادةً تطبيق عامل الأمان لمراعاة حالات عدم اليقين مثل الاختلافات في خصائص المواد، والتحميل الديناميكي، والتآكل المحتمل بمرور الوقت. عامل الأمان الشائع لأوعية الضغط هو حوالي 1.5 - 2. لذا، سيتم تقليل ضغط العمل المسموح به إلى (P_{allow}=\frac{41.4}{1.5}=27.6) MPa أو (P_{allow}=\frac{41.4}{2}=20.7) MPa اعتمادًا على متطلبات التطبيق المحددة.

التطبيقات التي تتطلب مقاومة الضغط العالي

صناعة النفط والغاز

في قطاع النفط والغاز، يُستخدم أنبوب التيتانيوم Gr3 في خطوط الأنابيب ذات الضغط العالي ورؤوس الآبار ومعدات قاع البئر. غالبًا ما تتضمن هذه التطبيقات نقل السوائل عند ضغوط عالية، تتجاوز أحيانًا 100 ميجا باسكال. تعد مقاومة التآكل للتيتانيوم Gr3 أمرًا بالغ الأهمية أيضًا في هذه البيئات، حيث يمكن أن تكون السوائل شديدة التآكل.

صناعة الطيران

تتطلب تطبيقات الفضاء الجوي مواد يمكنها تحمل الظروف القاسية، بما في ذلك الضغوط العالية. يتم استخدام أنبوب Gr3 Titanium في الأنظمة الهيدروليكية وخطوط الوقود ومكونات هيكل الطائرة. إن القدرة على تحمل الضغوط العالية مع الحفاظ على وزن منخفض نسبيًا يجعلها خيارًا مثاليًا لمهندسي الطيران.

خاتمة

في الختام، يعتمد الحد الأقصى للضغط الذي يمكن أن يتحمله أنبوب التيتانيوم Gr3 على عوامل متعددة، بما في ذلك خصائص المواد، وأبعاد الأنبوب، وعمليات التصنيع. بالمقارنة مع Gr1 وGr2، يوفر Gr3 ضغطًا فائقًا - مقاومة بسبب قوته العالية. باستخدام الحسابات المناسبة وتطبيق عوامل السلامة، يمكننا تحديد ضغط العمل المسموح به لأنبوب معين.

إذا كنت في حاجة إلى أنبوب Gr3 Titanium لتطبيقات الضغط العالي، فنحن هنا لتزويدك بمنتجات عالية الجودة ودعم فني احترافي. سواء كنت تعمل في مجال النفط والغاز أو الفضاء الجوي أو أي صناعة أخرى تتطلب أنابيب موثوقة مقاومة للضغط، يمكننا تلبية احتياجاتك. اتصل بنا لبدء مناقشة المشتريات والعثور على الحل الأفضل لمشروعك.

مراجع

• رمز ASME للغلايات وأوعية الضغط
• التيتانيوم: دليل فني، الطبعة الثانية بقلم جون سي ويليامز
